該機器是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工。
工作臺尺寸：(2500-12500) x 450/580 mm
主軸轉速：10000/12000rpm
切削給進速度：15000 mm/min
重復定位精度：±0.01/300 mm
適合家居定制的衣柜拉手、廚柜拉手、平開門、豪華大框等型材的銑削、鉆孔、攻牙、倒角等加工.
產品特點：
1.該機器是一臺集銑削、鉆孔、攻牙、倒角為一體的自動化復合加工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工。
2.配備自動排屑機。
3.采用BT40主軸錐孔，增加了機器鋼性。
4.添加機器防護罩，保證了操作者安全度與環境衛生。
5.采用圓盤式刀庫。
6.可根據客戶要求定制不同規格的機型
產品參數：
| 參數表 - PYB | ||
| 行程 | 單位 | 參數 |
| X 軸 | mm | 2500-12500（可定制其它長度） |
| Y 軸 | mm | 580 |
| Z 軸 | mm | 450 |
| 主軸 | ||
| 主軸轉速 | rpm | 10000/12000 |
| 主軸錐孔 | / | BT40 φ120 mm(外徑) |
| 刀庫 | ||
| 刀庫形式 | / | 圓盤式 |
| 拉釘形式 | 45° | 45° |
| 刀庫容量 | pcs | 24 |
| 相鄰換刀時間 | sec | 2 |
| 移動速度 | ||
| X軸移動 | m/min | 60 |
| Y軸移動 | m/min | 28 |
| Z軸移動 | m/min | 28 |
| 切削進給速度 | mm/min | 15000 |
| 馬達功率 | ||
| 主軸驅動馬達 | kw | 11 |
| X驅動馬達 | kw | 3.1 |
| Y驅動馬達 | kw | 3.1 |
| Z驅動馬達 | kw | 3.1 |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精確度 | ||
| X軸定位精確度 | mm | 0.05 |
| Y/Z軸定位精確度 | mm | 0.02 |
| 重復定位精確度 | mm | ±0.01/300 |
| 機械規格 | ||
| 氣壓需求 | kg/cm2 | 6 |
| 操作系統 | / | FANUC/SIEMENS |
| 高度 | mm | 3300 |
| 占地面積 | mm | （6400-15500）X3000 |
| 重量 | kg | 12000-22000 |

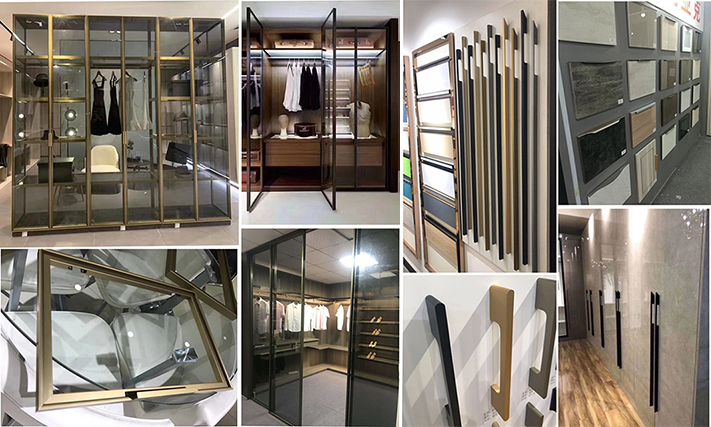

加工產品樣圖：
